美国仙童FAIRCHILD精密调节阀30222BP调节器

中文名:

仙童

Fairchild官网:

fairchild.bmmro.com

原产地:

美国

品牌全称:

Fairchild Industrial Products Company

主要产品:

Fairchild调节器、Fairchild调压阀、Fairchild阀门

Fairchild产品:

调节器、调压阀、变换器、电气转换器、减压阀、压力调节器、气压调节器、过滤调节器、继电器、变送器、传感器、控制阀、变频器、电磁阀

应用领域:

海洋、制药、轮胎、制造、生物、科技

Fairchild公司简介

Fairchild Industrial Products Company为先行制造商生产精密，高品质的气动和电动气动工业控制元件。 50多年来，Fairchild Industrial Products Company设计和制造了精密气动和电动气动控制装置之一，可用于过程，机床，机器人，OEM和其他应用。

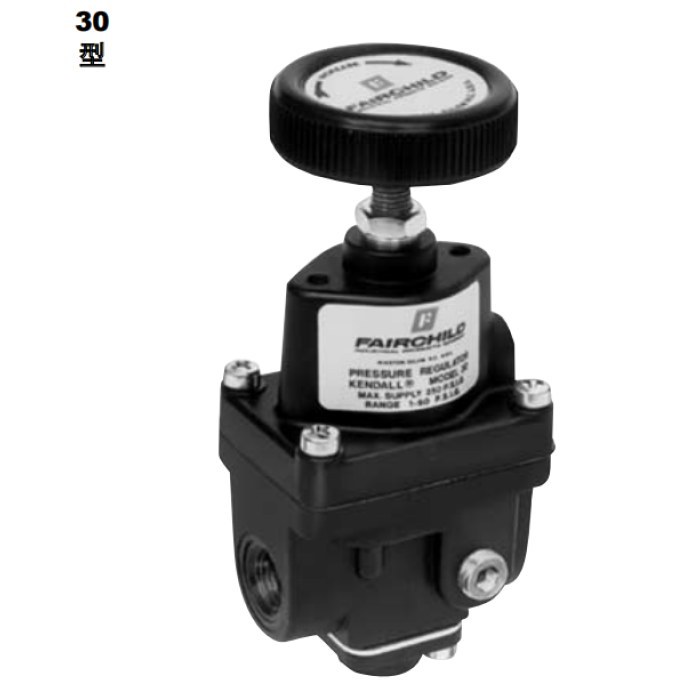

美国仙童FAIRCHILD精密调节阀30222BP调节器

特性

 1/4” 水柱压力的灵敏度使得可以用于精密应用。

 补偿膜片可使调节器保持不受供气压力改变的影响。

 供气为 100 psig 可达 40 SCFM 的流量允许用于高流量要求的应用。

 补偿管可补偿流动条件下的下游气压下降。

 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。

 机器构造使您可以在不从系统上拆除30 型的情况下对其进行维修。

美国仙童FAIRCHILD精密调节阀30222BP调节器

操作原理

30 型调节器使用力平衡原理控制用于控制

输出压力的阀组件的移动。当将调节器调整

为一个特定的设定点时，正偏压弹簧的向下

力将膜片组件向下移动。供气阀打开，并允

许空气进入出气口。当到达设定点时，由正

偏压弹簧施加的向下力将与施加于膜片组件

底部的下游压力的向上力相互平衡。形成的

力将供气阀向上移动以减少通向出气口的流

量。

出口压力保持为施加于膜片组件顶部和底部

的力之间平衡的结果。

型号

30212BP

30213BP

30222BP

30223BP

30232BP

30233BP

30242BP

30243BP

30252BP

30253BP
